GCK 低壓抽出式開關柜
GCK 低壓抽出式開關柜
GCK Low-voltage withdrawable seitchgear
應用范圍：發電廠、變電站、工礦企業、高層建筑、機場、車站碼頭、以及廣播電視等通信中心

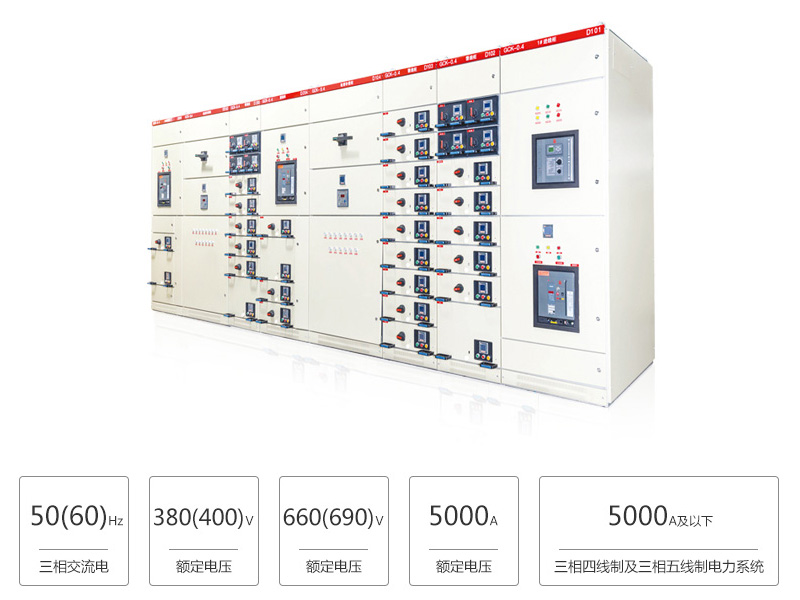

適用于：三相交流電50、（60）Hz額定電壓380（400）V、660（690）V，額定電流5000A及以下的三相四線制及三相五線制電力系統。
外形尺寸與安裝
Outline dimensions and installation

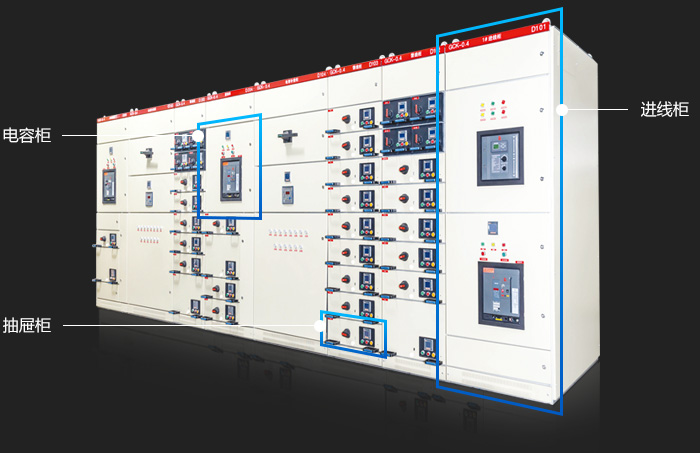

抽屜式：寬(D)*深(W)*高(H)：600*800/1000*2200
進線柜：(D)*深(W)*高(H)：600/800/1000*800/1000*2200
電容柜：(D)*深(W)*高(H)：600/800/1000*800/1000*2200
技術參數
Technical parameter
| 產品名稱 | HPZK-FK控制柜 | HPZK-QJX三角啟動控制柜 | HPZK-JJI自耦減壓啟動控制柜 | HPZK-QZD直接啟動控制柜 |
| 控制電機功率 | 不限 | 15-90KW | 15-160KW | 0.75-15KW |
| 控制柜電壓 | 380V | 380V | 380V | 380V |
| 控制風機/水泵臺數 | 10臺（風機） | 1-5臺（水泵） | 1-5臺（水泵） | 1-5臺（水泵） |
使用環境
Using environment
空氣溫度
周圍空氣溫度不高于+40℃，不低于-5℃并且24小時內其平均溫度不高于+35℃
空氣濕度
周圍空氣相對濕度為+40℃時不超過50%在較低溫度時允許有最大的相對濕度，
如+20℃時為90%，但應考慮到由于溫度變化有可能會產生適度的凝露
如+20℃時為90%，但應考慮到由于溫度變化有可能會產生適度的凝露
使用地點
戶內使用，使用地點的海拔高度不得超過2000m
工作環境
應安裝在無劇烈振動和沖擊，以及不使電器元件受到腐蝕的場所
